Von Punktwolken zu gemessenen Profilen.
Importieren Sie LAS-Daten aus LiDAR oder Photogrammetrie in PointOffice. Schneiden Sie Profile entlang einer Straße oder einer gewählten Ebene, messen Sie diese und exportieren Sie die Ergebnisse.
LAS / PointOffice
Ein gezielter Ablauf für Profilmessungen
LAS-Daten importieren und vorbereiten

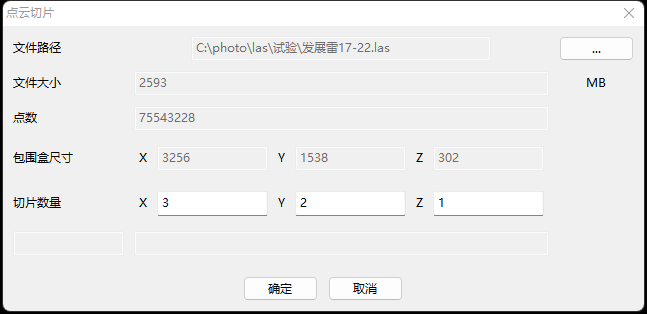

Importieren Sie die Punktwolke; PointOffice erstellt einen Octree für die Anzeige. Teilen Sie große Dateien vorab in ein Raster auf. Betrachten Sie Punkte nach RGB, Intensität, Höhe oder Klassifizierung.

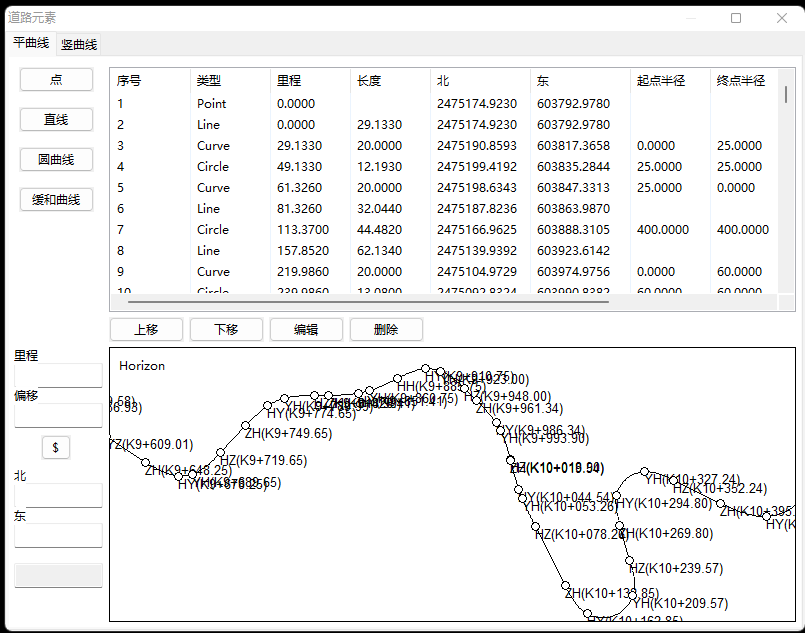

Die Straßenachse entwerfen
Importieren Sie eine Trasse oder erstellen Sie diese im Elementeditor. Definieren Sie Lage- und Höhenverlauf mit Geraden, Kreisbögen und Übergangskurven. Die Achse dient zur Positionierung der Querprofile.

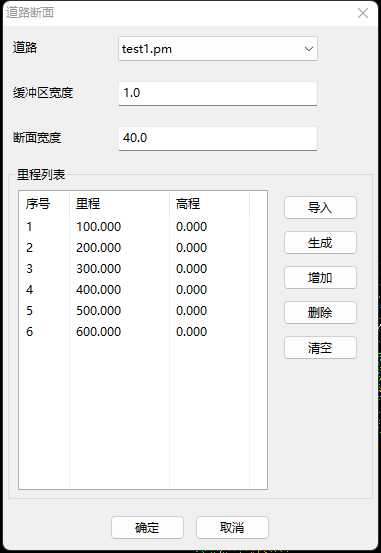

Benötigte Profile erzeugen
Importieren Sie die Straßenachse oder geben Sie Trassenelemente ein. Erzeugen Sie Querprofile an einer oder mehreren Stationen mit festgelegter Schichtdicke und Profilbreite. Freie vertikale und horizontale Schnitte sind ebenfalls möglich.

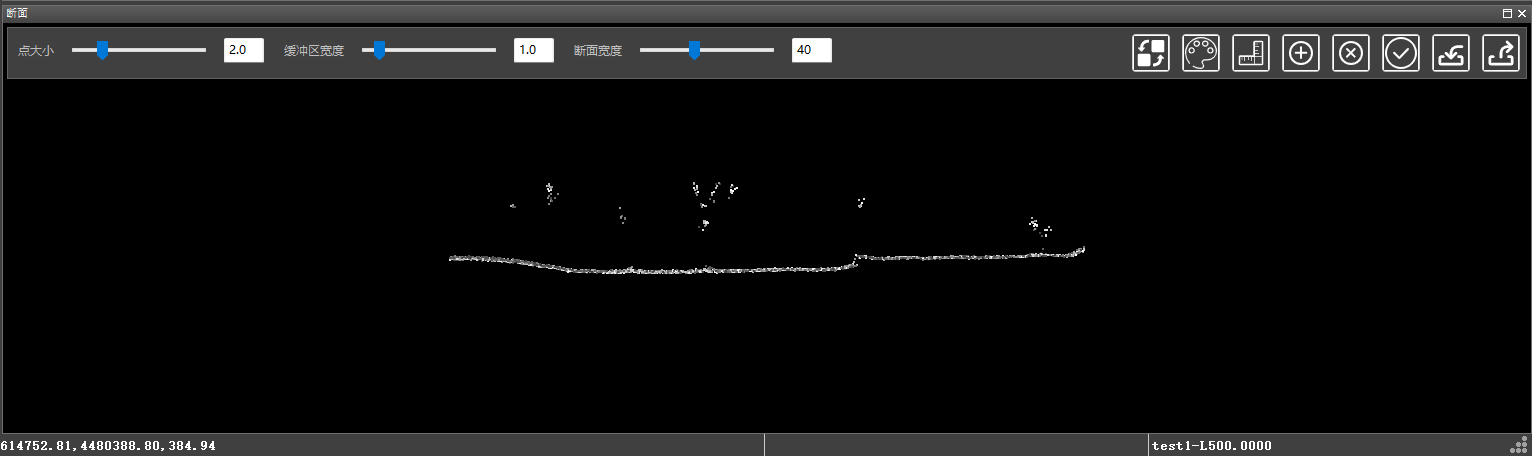

Das Profil messen und bearbeiten

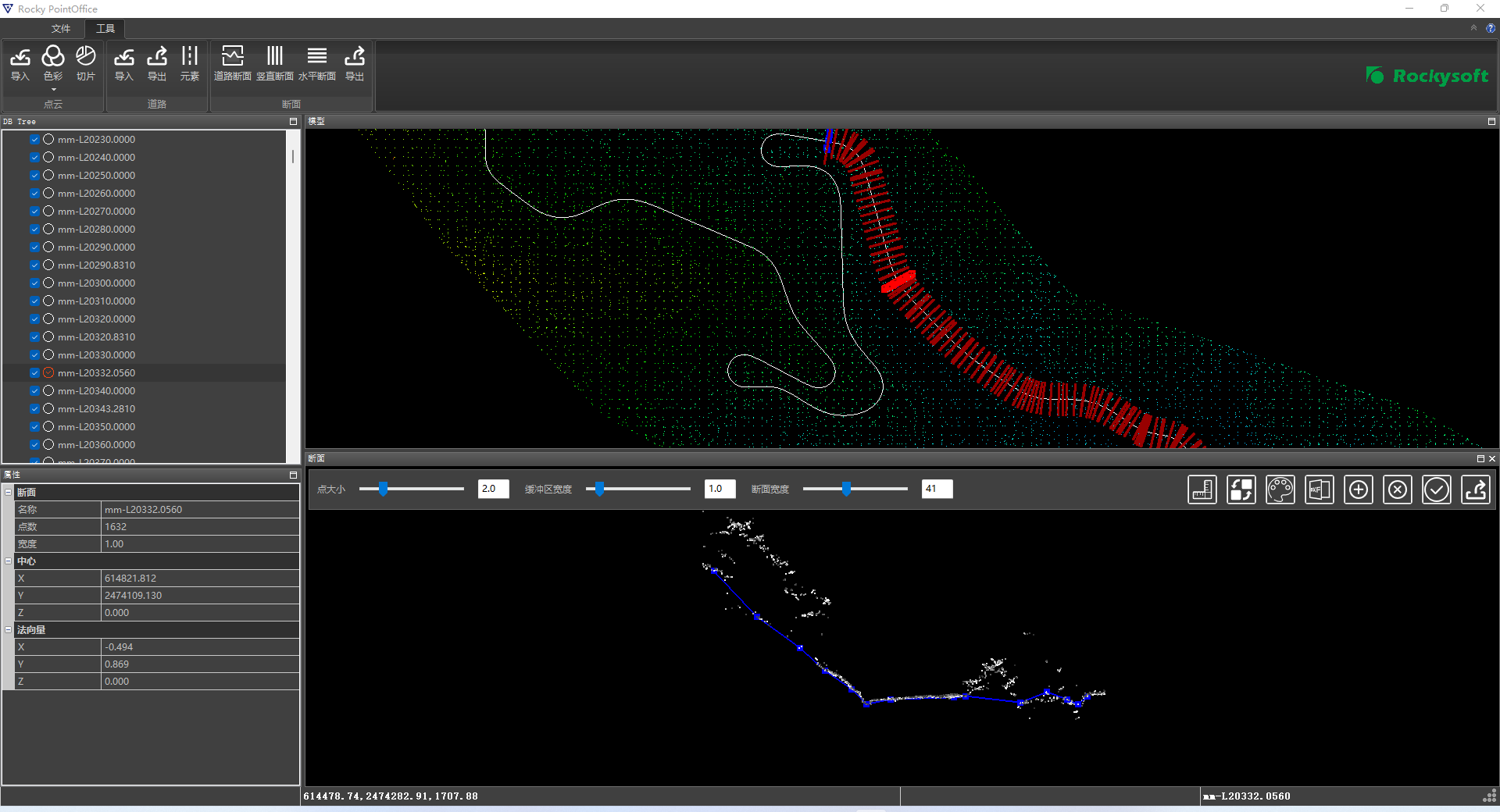

Sehen Sie die 3D-Punktwolke über dem Messbereich. Ergänzen oder entfernen Sie Profilpunkte, messen Sie Abstände und aktualisieren Sie den Schnitt durch Änderung von Dicke oder Breite. Übernehmen Sie die Änderungen zum Speichern.
Messungen im nächsten Werkzeug weiterverwenden.
Exportieren Sie das aktuelle Profil aus dem Messbereich oder alle gemessenen Profile über die Projektleiste.
- DXF
- Aktuelles Profil als DXF-Polylinie.
- DAT
- 3D-Koordinaten gemessener Profilpunkte eines Profils oder des gesamten Projekts.
- HDM
- Alle gemessenen Querprofile im HintCAD-Format.
- DMX
- Höhen der Profilmittelpunkte als HintCAD-Längsprofildatei.
Windows / 1.2.2
